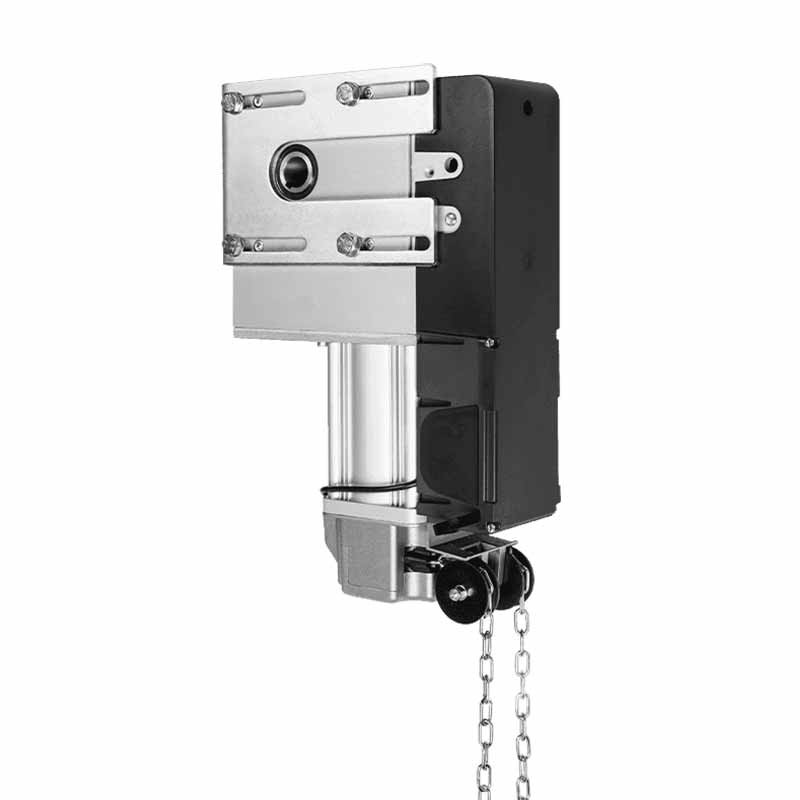

KIT DE MOTORISATION PLUG AND PLAY POUR PORTES SECTIONNELLES OU ROULANTES - BENINCA KVN.M20 ESW

Réservé aux professionnels

Kit composé d'un motoréducteur VN.M20 ESW, d'une centrale de commande THINKY et de 5ml de câble Plug And Play CABLE VN.ESW 5

Motoréducteur électromécanique irréversible avec déverrouillage manuel par chaîne.

Réglage de la position des fins de course directement dans la centrale de commande.

Câblage Plug And Play pour une installation facile et rapide.

Deux accessoires disponibles pour le renvoi par chaîne avec rapport de réduction 1:1 (moteur non aligné) ou 1:1,8 (multiplicateur de couple ou de vitesse).

Sécurité maximale grâce à un micro rupteur qui coupe le courant au moteur.

Réductions à bain d’huile avec vis en acier trempé et engrenage en bronze qui garantissent performances élevées et fonctionnement silencieux.

Créer un compte

  • Paiement en ligne sécurisé
    Paiement en ligne sécurisé
  • Retour sous 15 jours (frais de port à votre charge)
    Retour sous 15 jours
    (frais de port à votre charge)
  • Livraison en France métropolitaine ou retrait en magasin
    Livraison en France métropolitaine
    ou retrait en magasin

Les conditions de garantie sont définies par les fabricants.

CARACTÉRISTIQUES TECHNIQUES DU MOTORÉDUCTEUR

Centrale incorporée : non

Récepteur intégré : non

Encodeur : oui

Alimentation de réseau : 230 Vac (50-60Hz)

Alimentation moteur : 230 Vac

Courant max. absorbé : 3.3 A

Puissance maximum : 130 Nm

Rotations maximales en sortie : 18

Vitesse d’ouverture : 24 r.p.m.

Trou d'arbre : 1" (25.4mm)

Rap. de réduction fin de course : 1/20

Cycle de travail : 30%

Degré de protection : IP40

Temp. de fonctionnement : -20°C /+50°C

Lubrification : huile

Surface porte : 35m² maximum

Poids : 15.5 kg

PRINCIPALES FONCTIONS DE LA CENTRALE THINKY

Écran LCD intégré.

Récepteur radio intégré 433,92 MHz 64 codes et codage radio ARC et prédisposition pour récepteur radio embrochable.

Prédisposition pour raccordement d’un encodeur absolu et câblage rapide (moteurs VN « ESW »).

Réglage automatique des paramètres de fonctionnement avec moteurs dotés d’un encodeur absolu (VN « ESW »).

Borniers débrochables.

Logique de fonctionnement automatique, semiautomatique et homme mort.

Entrées pour fins de course moteur.

Entrées pour ouverture, fermeture, pas à pas, piétons et arrêt.

Entrées pour 4 paires de photocellules (actives en ouverture et fermeture ou seulement en fermeture) avec logique PHOTO TEST.

Entrée pour barre palpeuse N.F ou 8K2.

Entrée pour capteur de sécurité.

Sortie utilisable pour témoin de signalisation de portail ouvert, second canal radio, éclairage de courtoisie et éclairage de zone.

Sortie utilisable pour témoin de signalisation de portail ouvert ou test photocellules.

Protection contre les défaillances de phase et le franchissement du seuil de courant du moteur.

Possibilité de gestion des paramètres mémorisés dans la centrale électronique avec système Advantouch.

Nombre de manœuvres.

Mot de passe d’accès à la programmation.

Signal d’entretien.

CARACTÉRISTIQUES TECHNIQUES DE LA CENTRALE THINKY

Alimentation centrale : 230 Vac ou 400 Vac triphasé– 50/60 Hz

Alimentation moteur : 230 Vac ou 400 Vac

Nb de codes mémorisables : 64

Encodeur : oui

Encodeur virtuel : non

Variateur de fréquence (inverter) : non

Système STC : non

ARC Only : oui

Autoréglage : oui

Info entretien : oui

Mot de passe : oui

CARACTÉRISTIQUES TECHNIQUES DU CABLE VN.ESW 5

Câble : câblage rapide Plug And Play

Longueur : 5 m

KVN.M20ESW

Fiche technique

USAGE
Industriel
SURFACE MAXIMUM DE LA PORTE
35m²
TYPE DE MOTORISATION
Moteur à arbre creux
TYPE DE MOTEURS
230 Volts
400 Volts Triphasé
TYPE DE FONCTIONNEMENT
Electro-mécanique
TENSION ELECTRIQUE
230 Volts
400 Volts Triphasé
FRÉQUENCE ÉMETTEURS ET RÉCEPTEURS
433 Mhz
