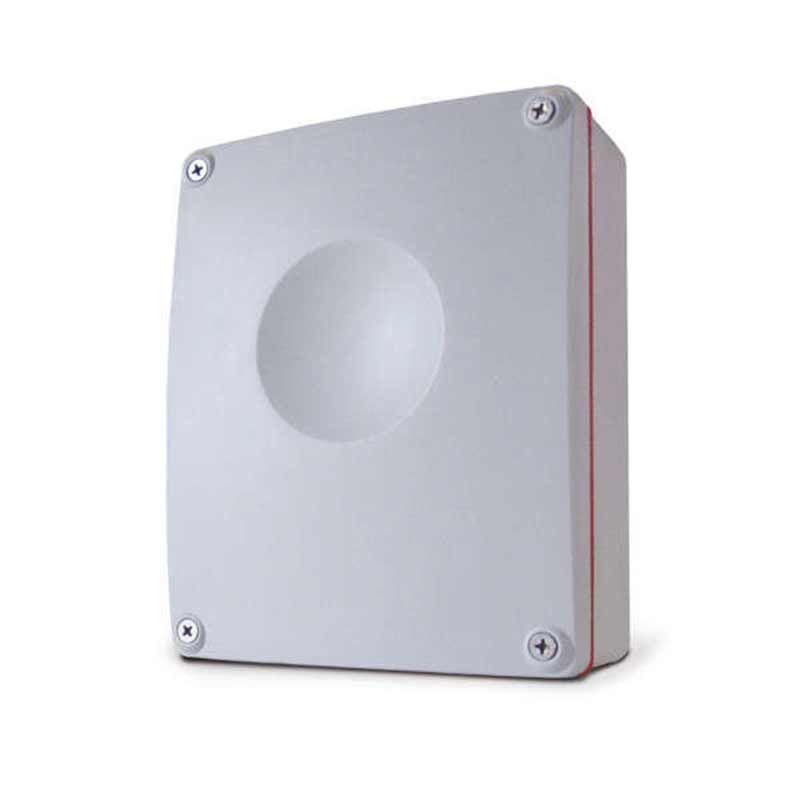

PROGRAMMATEUR ÉLECTRONIQUE POUR MOTEUR 230V DC - CARDIN T600

CONTRÔLE MOTEUR

ECU Data Exchange : oui

Principe de calcul de la position (encodeur/temps): encodeur / temps

Gestion 1 moteur : oui

Gestion 2 moteurs : oui

Alimentation du moteur 230Vac : oui

Régulateur de couple (électronique) : oui

Régulateur de vitesse : oui

Détection d'obstacle : oui

Gestion du ralentissement soft start moteur : oui

ENTRÉES

Cellules photoélectriques d’inversion (FT1) : oui

Cellules photoélectriques de stop (FT2) : oui

Cellules photoélectriques d’inversion en ouverture (FT3) : J2

Touche de blocage (STP) : oui

Barre palpeuse en ouverture (BSA/CA) : 8K2

Barre palpeuse en fermeture (BSC/CC) : 8K2

Entrée horloge : J1

Entrée horloge piétonne : INTPRG

Entrée Jolly 1-2-3-4 : 2

Touche d’ouverture (PA) : oui

Touche de fermeture (PC) : oui

Touche d'ouverture partielle (PED) : oui

Touche séquentielle pas à pas (PP) : oui

Entrées fins de course (FCA/FCC) : J1-J2 (PA-PC)

SORTIES

Serrure électrique : oui

Clignoteur (clignotant par programmateur) : oui

Sortie Jolly (US1) : oui

Lampe témoin (seulement éclairage fixe) : US1

Lampe témoin (seulement clignotante) : oui

Sortie contact sec : US1

Éclairage de zone : oui

Alimentation dispositifs externes : 24Vdc

Deuxième canal radio : US1

FONCTIONS PAR TÉLÉCOMMANDE

Prédisposition pour embrochement carte radio OC2 : oui

Commande séquentielle PP / PED : oui

FONCTIONS PARTICULIÈRES

Visualisation nombre de manoeuvres : INTPRG

Alarme maintenance (US1) : INTPRG

Touches de commande sur la carte : oui

Dip-switch spécifique pour invalider les sécurité : oui

Programmation des fonctions par dip-switch : oui

Préannonce en option (fixée à 5 secondes) : oui

Refermeture automatique anticipée après intervention FT1 : oui
